ESP8266 (ESP-01) (Arduino UNO)

Pada kesempatan ini, akan dijelaskan penggunaan modul ESP8266 (ESP-01) (seperti gambar 1) bersama dengan Arduino UNO (seperti gambar 2)

Gambar 1

Gambar 2

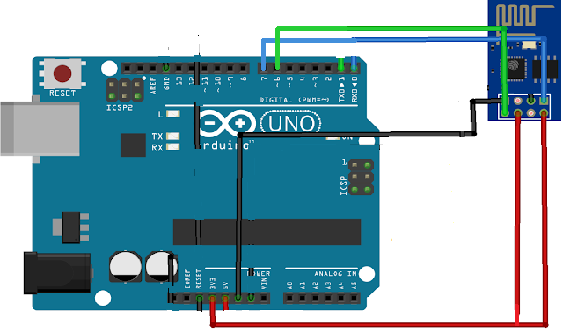

Langkah awal adalah pastikan Modul ESP8266 memiliki FIRMWARE yang sesuai dengan pustaka/library "WiFiESP" Langkah berikutnya adalah melakukan proses wiring (pengkabelan) yang dapat dilihat pada gambar 3

Gambar 3 Setelah itu instal library/pustaka "WiFiESP" di aplikasi Arduino IDE, dengan cara: menu TOOLS > Manage Libraries lalu ketikan pada kolom Search kata wifiesp, setelah itu pilih instal dan jika sudah terinstal maka muncul seperti pada gambar 4

Gambar 4

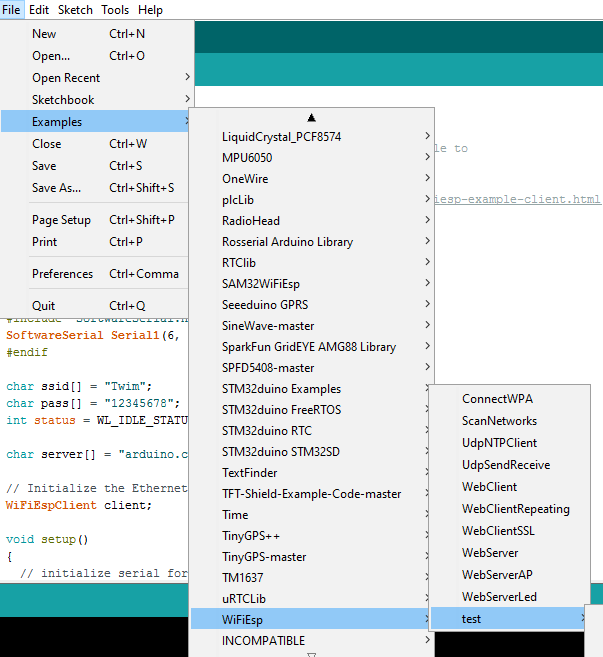

Lalu carilah contoh-contoh sketch-nya yang terdapat pada menu FILE > EXAmples > cari dan pilih WiFiESP, seperti pada gambar 5

Gambar 5
SELAMAT MENCOBA catt. : sudah penulis coba hal tersebut di atas dan berjalan lancar asalkan firmware ESP8266 sesuai dengan link ini http://www.julham.my.id/post/esp8266-ver-1-flashing-firmware dan atur BAUDRATE ESP8266 menjadi 9600 bps. Selain itu jangan lupa setiap diisi program ke Arduino UNO maka lakukan reset atau cabut kabel USB dari komputer agar optimal program tsb bekerja.
